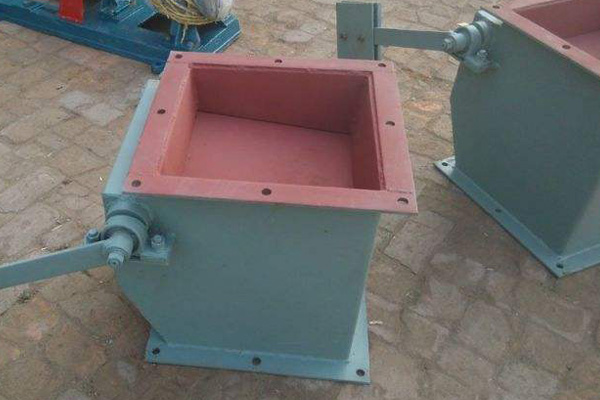

重錘翻板卸灰閥有電動、手動、氣動，可以稱呼電動重錘翻板卸灰閥、雙層重錘翻板卸灰閥、簡稱重錘翻板閥。
鎖氣翻板卸灰閥由電機減速器、平面凸輪、機架、滾動體、傳動軸、上搖桿機構、翻板、翻板軸、上箱、下箱、下?lián)u桿機構、減速器座、軸承、接合子、上擺桿及下擺桿組成。它是采用電動減速機通過平面凸輪、上擺桿、上雙搖桿機構及下擺桿、下雙搖桿機構帶動翻板軸及翻板實現同步開啟與閉合。
矩形鎖氣翻板卸灰閥的上下翻板分別固定于上下擺軸上，利用擺軸一端的重錘杠桿使上下翻板緊貼上下卸灰管的管口，軸的另一端為電動杠桿系統，利用減速電機輪流驅動固定于擺軸端的擺桿使上下翻板交替開啟。
該矩形鎖氣翻板卸灰閥的特征在于：
1、上下翻板固定其上的上下擺軸的兩端各有一套杠桿系統，一端為使上下翻板輪流開啟進行卸灰的電動杠桿系統；另一端為使上下翻板緊貼上下卸灰管管口進行鎖氣的重錘杠桿系統。
2、電動杠桿系統的上下擺桿采用簡單對稱的長方形擺桿，擺桿兩端修園。
3、重錘杠桿系統除配備重錘之外還在下錘桿(上設置下彈簧桿并用聯鎖彈簧把它和上錘桿相連，使上下翻板彼此聯鎖。
