用途：
自動調節電動蝶閥與電動執行機構配套使用，廣泛用于建材、冶金、礦山、電力等工業生產過程中用于自動控制或遠程控制管路中的流量。
特點：
選用角行程電動執行器與電動單元組合代表配套使用，具有設計合理，結構簡單，操縱靈活，方便可靠，體積小，重量輕等優點。有自動調節或遠距離控制特點。
工作原理：
自動調節電動蝶閥由電動執行器輸出軸，帶動連桿，再由連桿帶動閥軸蝶板作90°范圍內的旋轉，達到自動調節或啟閉的目的。

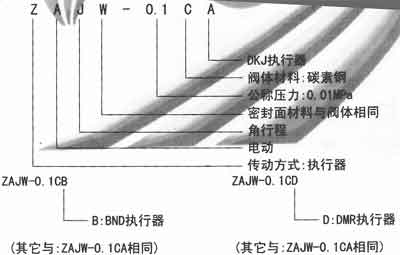

型號編制說明：
主要性能參數：
| 公稱壓力 | 0.01MPa |
| 殼體試驗壓力 | 0.02MPa |
| 適用介質 | 含塵氣體 |
| 介質溫度 | -30℃，-350℃ |
| 輸入信息（直流） | Ⅱ型0-10mA/Ⅲ型4-20mA |
| 輸出通道 | 3個 |
| 輸入電阻 | Ⅱ型200Ω、Ⅲ型250Ω |
| 電源電壓 | 220±/50Hz |
| 閥門啟閉速度 | 25秒/90° |
| 泄漏率 | ≤1% |
| 介質流速 | ≤25m/s |
